У резистивного нагревательного кабеля есть особенность, которая кажется мелочью только до первого реального ремонта: его длину нельзя произвольно менять после покупки. Если секция оказалась длиннее, лишние метры нельзя просто отрезать. Если короче, ее нельзя «дотянуть» за счет случайного увеличения шага между витками. Для теплого пола это означает простую, но жесткую последовательность: сначала план помещения и расчет зоны, потом выбор готовой секции, и только затем монтаж.
Именно поэтому вопрос «можно ли резать резистивный кабель» важнее, чем кажется. Он напрямую связан не с удобством монтажа, а с электрическими характеристиками готовой секции. На актуальном сайте Caleo | Калео резистивные кабели прямо отделены от саморегулирующихся: саморегулирующийся кабель можно резать на отрезки нужной длины в пределах правил конкретной системы, а резистивный нельзя. Для линейки Caleo | Калео Cable используется готовая нагревательная секция на основе резистивного кабеля.
В быту ошибка обычно выглядит одинаково: человек измеряет комнату по стенам, покупает секцию «примерно на эту площадь», а уже на объекте выясняет, что шкаф, кухонный гарнитур, ванна или другая стационарная зона уменьшают реальную площадь укладки. Дальше начинается попытка спасти уже купленный комплект. Именно этого проект и должен не допустить.
Кабельная секция — это не бухта обычного провода
Главное заблуждение связано с внешним видом. Нагревательный кабель действительно похож на обычный электрический провод в оболочке, поэтому интуитивно кажется, что лишнюю длину можно убрать так же, как при монтаже силовой линии.
Но резистивный нагревательный кабель работает иначе. Готовая секция рассчитана производителем как законченный нагревательный элемент с определенной длиной и электрическими параметрами. Изменение длины означает изменение расчетной конструкции.
Поэтому в официальном каталоге Caleo | Калео указано прямое ограничение: резистивные кабели нельзя резать.
Для пользователя практический смысл проще электротехнической теории: готовая секция выбирается целиком. Она должна поместиться в предусмотренную зону с допустимым шагом укладки без обрезки, наращивания нагревательной части или случайных «петель», придуманных на объекте.
Почему нельзя покупать секцию только по общей площади комнаты
Комната площадью 12 м² совсем не обязательно имеет 12 м² пола, доступного для кабеля.
В ванной часть площади занята ванной, душевой зоной, тумбой и сантехническими конструкциями. На кухне значительную часть занимает гарнитур, холодильник и встроенная техника. В прихожей есть шкаф. В спальне — кровать и система хранения.
Поэтому площадь помещения по техническому паспорту квартиры является только первым ориентиром.
До выбора секции нужно построить реальную монтажную зону:
- нанести стены и дверные проемы;
- отметить стационарную мебель;
- отметить сантехнику;
- определить зоны, где кабель не предусматривается проектом;
- учесть ограничения инструкции конкретной системы;
- после этого измерить свободную площадь.
Только теперь появляется площадь, с которой можно работать.
Почему покупка «с запасом» здесь опаснее, чем кажется
Во многих строительных материалах запас полезен. Плитку покупают с резервом на подрезку. Ламинат — на отходы. Кабель — не тот случай.
Если купить резистивную секцию длиннее необходимой, лишнюю нагревательную часть нельзя просто отрезать. В результате монтажник вынужден искать место для лишней длины.
Самые плохие решения появляются именно здесь:
- уменьшить шаг между витками без расчета;
- завести кабель в зону, которая изначально не должна была нагреваться;
- изменить маршрут рядом со стационарной мебелью;
- создать слишком плотный участок;
- переделать план комнаты уже после покупки.
То есть «запас» превращается не в защиту проекта, а в давление на проект.
Правильная стратегия обратная: не покупать длиннее на всякий случай, а сначала подобрать готовый типоразмер, который позволяет реализовать расчетную раскладку.
И слишком короткая секция тоже не является безобидной ошибкой
Если кабель короче, появляется другая попытка импровизации: растянуть его по большей площади.
Но шаг укладки не выбирается исключительно визуально. Для конкретной системы он связан с тем, какую площадь должна закрыть секция и какой режим предусмотрен проектом.
Слишком большой шаг способен сделать раскладку неравномерной. Кроме того, фактическая удельная мощность на площадь меняется вместе с геометрией размещения.
Поэтому короткий кабель нельзя «растянуть до стен», если такой вариант не соответствует расчету и инструкции.
В нормальном проекте шаг является следствием выбранной секции и площади, а не способом компенсировать ошибку покупки.
Резистивный и саморегулирующийся кабель: откуда появляется путаница
На рынке присутствуют оба типа кабеля, поэтому совет «греющий кабель можно резать» иногда звучит вполне уверенно. Проблема в том, что без уточнения типа кабеля эта фраза технически некорректна.
Официальный каталог Caleo | Калео формулирует различие прямо: саморегулирующийся кабель допускает изготовление секций нужной длины, а резистивные кабели нельзя резать.
Для теплого пола Caleo | Калео Cable используется резистивная технология. Поэтому правила кабеля для обогрева труб, кровли или других инженерных задач нельзя автоматически переносить на готовую секцию теплого пола.
Если продавец или монтажник говорит «кабель режется», первый вопрос должен быть не «где?», а «какой именно кабель?».
Почему готовая секция удобнее, если ее правильно выбрать
Запрет на резку можно воспринимать как недостаток. Но у готовой секции есть логика: производитель уже сформировал законченный нагревательный элемент.
Пользователю не нужно самостоятельно конструировать электрическую часть из случайной длины. Его задача — правильно подобрать секцию к проекту.
Это дисциплинирует монтаж:
- сначала появляется план;
- затем определяется площадь;
- подбирается готовый размер;
- рассчитывается раскладка;
- после проверки секция укладывается без изменения нагревательной части.
Проблема начинается только тогда, когда эту последовательность меняют местами.
Как выбрать длину секции без угадывания
Начинать лучше с плана помещения в масштабе.
Он может быть сделан в простой программе, на миллиметровой бумаге или вручную, если размеры указаны точно.
На плане нужны:
- длина и ширина комнаты;
- ниши и выступы;
- дверные проемы;
- стационарная мебель;
- сантехнические конструкции;
- границы нагреваемой зоны;
- предполагаемое положение терморегулятора;
- место датчика пола.
После этого считается фактическая площадь зоны.
Дальше выбирают конкретную секцию из доступных типоразмеров и проверяют, позволяет ли ее длина сформировать допустимую раскладку на этой площади.
Если подходящего варианта нет, нельзя просто брать ближайший более длинный и обещать «на месте разберемся». Нужно пересмотреть схему или выбрать другой типоразмер.
Почему шаг укладки появляется только после площади и длины
Люди часто спрашивают: «Какой шаг кабеля делать?»
Но сам по себе шаг не является первым параметром.
Если известна длина секции и известна площадь, которую она должна закрыть, можно строить рабочую схему. Если эти данные еще плавают, цифра шага мало что дает.
Особенно это видно в помещениях неправильной формы. Один и тот же кабель может укладываться вокруг ниши, обходить шкаф, менять направление в проходе. Но общая длина нагревательной части остается неизменной.
Поэтому раскладку лучше сначала проверить на плане.
Так гораздо проще увидеть, что секция не помещается, чем обнаружить это после фиксации половины кабеля на полу.
Кухня хорошо показывает, почему общая площадь вводит в заблуждение

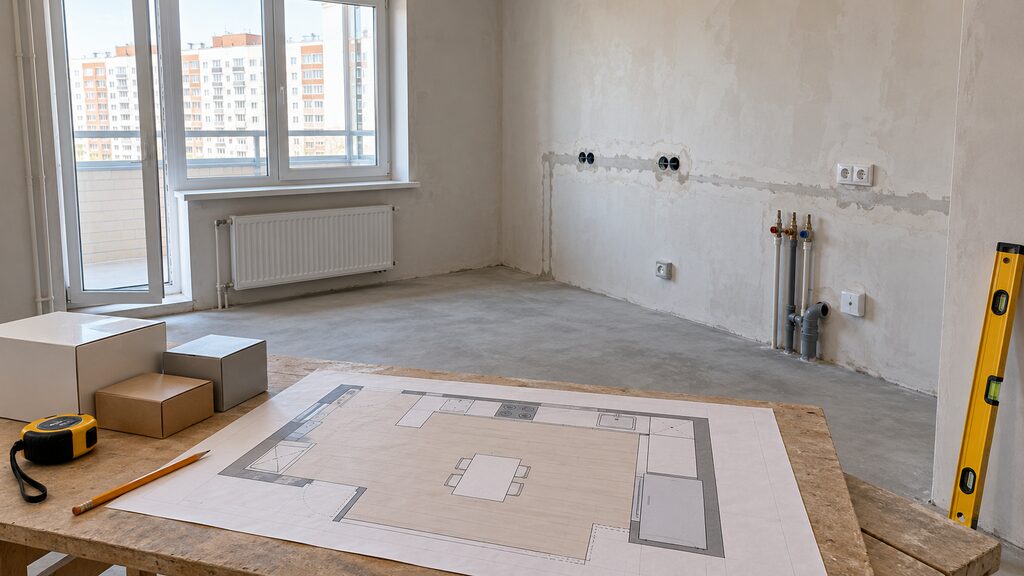

Возьмем кухню площадью 11 м².
Если смотреть только на цифру в плане БТИ, кажется, что теплый пол можно выбирать почти на всю площадь. Но после проектирования мебели остаются кухонный гарнитур, холодильник, высокий пенал, иногда остров и обеденная зона.
Свободная площадь становится заметно меньше.
На Aspirix уже есть практический материал о кабельном теплом поле в дачной кухне. Здесь важен другой вывод: кухня сначала должна быть спроектирована как помещение с мебелью и только потом как площадь под кабель.
Если мебель еще не выбрана, длину секции рано фиксировать окончательно.
Ванная — еще более жесткий сценарий
В ванной свободная площадь маленькая, а количество ограничений высокое.
На плане есть ванна или душевая, тумба, унитаз, трубы, дверной проем. Иногда фактическая зона, где планируется нагрев, составляет лишь часть общей площади.
Здесь ошибка на один типоразмер особенно заметна.
Слишком длинную секцию буквально некуда девать. Слишком короткая создает соблазн увеличить шаг и растянуть раскладку.
Поэтому ванную лучше считать по фактической геометрии с привязкой крупных стационарных объектов, а не по фразе «санузел четыре квадрата».
Гостиная кажется свободнее, но мебель меняет все
В большой гостиной опасность другая: площадь создает ощущение, что любая секция поместится.
Но затем появляется диван, ТВ-тумба, встроенный шкаф, рабочее место и большой ковер.
Если теплый пол проектируется под конкретное покрытие и конкретные условия эксплуатации, зона должна быть определена заранее.
Кроме того, гостиная чаще других помещений меняется со временем. Поэтому после монтажа особенно важно сохранить схему.
Через несколько лет владелец может переставить мебель и уже не помнить точные границы кабельной зоны.
Почему нельзя «змейкой плотнее» спрятать лишний кабель
Это один из самых плохих бытовых способов исправления ошибки.
Если секция длиннее, монтажник начинает уменьшать расстояние между витками в конце комнаты, чтобы весь кабель поместился.
Проблема в том, что раскладка перестает соответствовать проекту. Появляется локальная зона с другой плотностью нагревательного элемента.
Официальный сайт Caleo | Калео отдельно предупреждает, что для резистивного кабеля при плохом теплоотводе увеличивается вероятность перегрева и выхода из строя. Поэтому идея «где-нибудь плотнее уложим» не должна использоваться как штатный способ подгонки секции.
Если расчет не сходится, нужно остановиться до заливки стяжки.
Почему нельзя вывести лишнюю длину под шкаф
Еще один распространенный компромисс: «часть кабеля спрячем там, где не видно».
Но теплый пол проектируется не по видимости.
Стационарная мебель способна ухудшать теплоотвод, а для резистивного кабеля это имеет значение. Конкретные ограничения нужно смотреть в инструкции выбранной системы.
Поэтому зона под шкафом не является техническим складом для лишнего метража.
Если кабель оказался лишним, значит, ошибка произошла раньше — на этапе выбора секции или расчета площади.
Не путать нагревательную секцию с питающим проводом
Для владельца квартиры это может казаться технической мелочью, но она хорошо объясняет природу ошибки.
Готовая секция состоит не только из того участка, который нагревает пол. У нее есть конструктивно предусмотренные элементы подключения и питающий, или монтажный, провод.
Нагревательный кабель и питающая часть выполняют разные функции.
Поэтому нельзя рассуждать так: «провод есть провод, укоротим где удобно».
Вмешательство в нагревательную часть запрещено. Допустимые действия с монтажным проводом определяются инструкцией конкретной системы.
Что проверять в карточке готовой секции
Перед оплатой недостаточно увидеть надпись «кабельный теплый пол».
Нужно проверить:
- точное название линейки;
- тип кабеля;
- форму поставки;
- метраж конкретной секции;
- способ монтажа;
- допустимые покрытия;
- состав комплекта;
- документацию;
- требования к управлению;
- монтажные ограничения.
Характеристики одной модели нельзя переносить на соседнюю.
Для Caleo | Калео Cable официальный каталог прямо указывает резистивный тип кабеля. Именно поэтому запрет на резку становится базовым ограничением проекта, а не рекомендацией монтажника.
Почему консультация до покупки полезнее консультации после
На Aspirix уже разбиралось, почему теплый пол без стяжки требует консультации до продажи. Для готовой резистивной секции логика еще жестче: ошибочно купленную длину нельзя исправить простым укорочением нагревательного кабеля.
Хорошая консультация до оплаты должна собрать исходные данные:
- помещение;
- покрытие;
- реальную площадь;
- мебель;
- назначение обогрева;
- будущую конструкцию пола;
- геометрию;
- электрическую часть.
Если продавец спрашивает только «сколько квадратов?», этого мало.
Корректнее спросить: сколько квадратов реально будет нагреваться и как выглядит эта зона?
Почему типоразмер важнее скидки
Представим, что нужной секции нет в наличии, зато соседний более длинный комплект продается дешевле по акции.
Покупать его только из-за цены — плохая экономия.
Резистивную секцию нельзя сделать короче. Значит, экономия на покупке может обернуться переделкой раскладки, изменением зоны нагрева или полной заменой комплекта.
Теплый пол скрывается в строительной конструкции на годы. Поэтому правильный типоразмер важнее разовой скидки.
Если нужной длины нет, разумнее дождаться подходящей секции или пересмотреть проект, чем заставлять комнату подстраиваться под складские остатки.
Почему секцию выбирают после мебели, но до стяжки
Последовательность здесь принципиальна.
Слишком рано — когда известны только стены комнаты.
Слишком поздно — когда строители уже готовы заливать пол.
Правильная точка выбора находится между ними.
К этому моменту должны быть известны:
- черновая геометрия;
- мебель;
- свободная площадь;
- финишное покрытие;
- конструкция пола;
- место терморегулятора;
- зона датчика;
- электрическая линия.
Только тогда длина готовой секции становится осмысленным параметром.
Ситуация: секция уже куплена и оказалась длиннее
Первое правило — не резать ее.
Второе — не пытаться сразу спрятать лишнюю длину более плотной раскладкой.
Нужно заново сверить фактическую площадь, план мебели, выбранную схему, инструкцию и возможную рабочую геометрию.
Если корректная раскладка не получается, правильнее заменить секцию на подходящую.
Да, это неприятно. Но замена до стяжки почти всегда проще переделки скрытой системы после ремонта.
А если кабель оказался короче
Здесь работает тот же принцип: не импровизировать.
Сначала пересчитывают рабочую площадь и раскладку. Если требуемый проект нельзя реализовать с этой длиной в допустимых условиях, секцию меняют.
Нельзя добавлять произвольный кусок резистивного нагревательного кабеля как продолжение готовой секции.
Готовый комплект рассматривается как законченный нагревательный элемент, а не набор деталей, из которых на объекте собирают любую длину.
Почему мат не отменяет правило о резистивном кабеле
Нагревательный мат тоже может использовать резистивный кабель.
Разница в том, что кабель уже закреплен на сетке с предусмотренной геометрией.
Но это не означает, что сам нагревательный провод в мате можно резать.
В допустимых сценариях меняют направление раскладки за счет сетки, не повреждая нагревательный элемент. Конкретные действия всегда сверяются с инструкцией конкретного мата.
Поэтому правило «не режем резистивный нагревательный кабель» сохраняется независимо от того, поставляется он свободной секцией или на сетке.
Чем резистивная секция отличается от саморегулирующегося кабеля в проектировании
Главное практическое отличие проявляется еще до монтажа.
Для резистивной секции длина фиксируется заранее.
Для саморегулирующегося кабеля возможность формирования длины является частью другой технологии и другого сценария применения.
Нельзя использовать преимущество одного типа кабеля как монтажное правило для другого.
Именно поэтому в следующей теме этого кластера саморегулирующийся кабель логично рассматривать отдельно: его способность к резке меняет сам способ планирования длины.

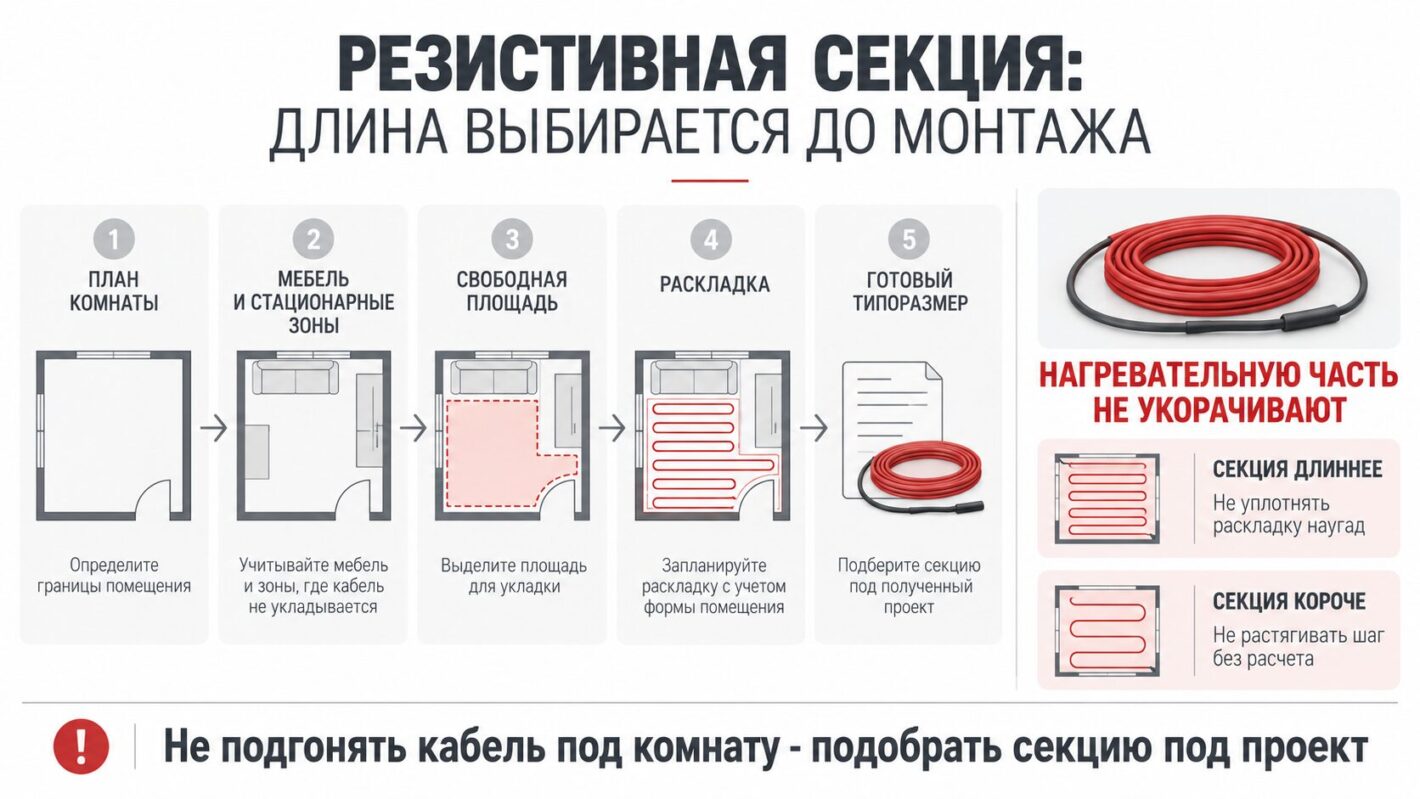

Контрольная схема выбора резистивной секции
Перед покупкой полезно пройти один короткий маршрут.
Этап 1. План комнаты
Фиксируются реальные размеры и геометрия.
Этап 2. Стационарные зоны
Наносятся мебель, сантехника и другие постоянные объекты.
Этап 3. Свободная площадь
Определяется фактическая зона нагрева.
Этап 4. Конструкция пола
Проверяется способ монтажа конкретной системы.
Этап 5. Готовые типоразмеры
Сравниваются доступные секции нужной линейки.
Этап 6. Предварительная раскладка
Проверяется, помещается ли выбранная длина в рабочую зону.
Этап 7. Повторная проверка
До оплаты еще раз сверяются мебель, площадь и официальная инструкция.
Если секция помещается только после фразы «на объекте что-нибудь придумаем», она выбрана неправильно.
Четыре признака, что секцию покупать пока рано
Мебель еще не спроектирована.
Значит, свободная площадь неизвестна.
Финишное покрытие не выбрано.
Значит, не подтверждена совместимость всей конструкции.
Основание еще не обследовано.
Значит, непонятна будущая конструкция стяжки.
Нет схемы раскладки.
Значит, никто не проверил, помещается ли выбранная длина.
В такой ситуации каталог можно изучать, но окончательный типоразмер лучше не оплачивать.
Почему расчет лучше выполнять до поездки в магазин
В магазине человек находится под давлением ассортимента: есть несколько коробок, акция, советы продавца, ограниченное наличие.
Если план готов заранее, решение остается техническим.
Если плана нет, решение становится коммерческим: «возьмем этот, он примерно подходит».
Для резистивной секции слово «примерно» особенно опасно.
Правильный комплект должен подходить не примерно, а вписываться в рассчитанную зону без изменения нагревательной части.
Что фотографировать перед заливкой
После монтажа и проверки, но до закрытия кабеля стяжкой, полезно сделать подробные фотографии.
Нужны:
- общий вид комнаты;
- границы нагреваемой зоны;
- проходы возле мебели;
- положение датчика;
- повороты кабеля;
- привязка к стенам и дверям;
- соединительные элементы, если их положение важно для документации.
Через несколько лет эти фотографии помогут при ремонте и перестановке.
Сам кабель к тому времени будет полностью скрыт.
Что сохранить вместе с фотографиями
Одних фотографий недостаточно.
Полезно сохранить:
- название системы;
- точный типоразмер;
- длину секции;
- паспорт изделия;
- инструкцию;
- схему раскладки;
- данные терморегулятора;
- положение датчика;
- дату монтажа.
Так у владельца остается нормальная техническая история пола.
Без нее через несколько лет даже простой ремонт превращается в реконструкцию по памяти.
Можно ли резать резистивный кабель: короткий ответ для владельца квартиры
Нет, нагревательную часть готового резистивного кабеля произвольно укорачивать нельзя.
Но полезнее запомнить не запрет, а причину практической ошибки.
Резистивная секция имеет заданную длину и выбирается как готовый нагревательный элемент. Поэтому комнату нужно рассчитать до покупки.
Не покупают кабель, а потом ищут ему место.
Сначала находят место, рассчитывают зону и только затем подбирают кабель.
Почему резистивный кабель нельзя резать — это вопрос проектирования, а не запрет ради запрета
Сам по себе запрет легко запомнить. Гораздо важнее понять, что из него следует.
Если нагревательная часть имеет фиксированную длину, монтаж начинается задолго до появления кабеля на объекте.
Нужно знать реальную площадь.
Нужно знать мебель.
Нужно понимать конструкцию пола.
Нужно выбрать готовую секцию.
Нужно проверить раскладку.
И только после этого покупать комплект.
На официальной странице линейки Caleo | Калео Cable указан резистивный тип кабеля, а официальный каталог производителя отдельно фиксирует, что резистивные кабели нельзя резать.
Когда секция подобрана правильно, это ограничение вообще не мешает монтажу. Оно становится проблемой только тогда, когда расчет начинают после покупки.
Хороший проект кабельного теплого пола в обычной российской квартире выглядит довольно скучно: секция приехала нужной длины, легла в заранее рассчитанную зону, не потребовала обходов шкафов, уплотнения витков или попыток убрать лишний метр.
Именно такой результат и нужен.
